Как работают солнечные панели: от света до розетки
Как работают солнечные панели? Солнечная панель превращает свет в электричество без движущихся частей, без шума и без топлива. Звучит просто, но между фотоном, который ударяет в стекло, и лампочкой, которая загорается, лежат пять шагов и минимум шесть узлов. От каждого из них зависит, сколько энергии дойдёт до дома.
Ниже — разбор механизма по шагам. В отличие от общих текстов, здесь стоят числа именно по Молдове: сколько даёт киловатт установленной мощности в Кишинёве, Бельцах и Кагуле, сколько теряется, если скат смотрит не на юг, и почему зимой выработка падает почти вчетверо.
Коротко: путь энергии в пяти шагах
- Панели ловят свет. Кремниевые ячейки дают постоянный ток (DC), пока на них падает свет, — в том числе в пасмурный день, только меньше.
- Инвертор преобразует ток. Постоянный становится переменным (AC) на 230 или 400 В и синхронизируется с сетью.
- Сначала — собственное потребление. Холодильник, насос, кондиционер берут энергию прямо от солнца в момент выработки.
- Излишек уходит дальше. То, что не потрачено на месте, идёт в сеть через двунаправленный счётчик либо заряжает аккумулятор, если он есть.
- Нехватка покрывается извне. Ночью и в непогоду дом берёт энергию из сети или из аккумулятора.
Дальше — подробности каждого шага.
Фотоэлектрический эффект: почему кремний даёт ток
Панель не «накапливает тепло» и не имеет отношения к солнечным коллекторам, которые греют воду. Она работает на фотоэлектрическом эффекте: свет высвобождает электрические заряды в полупроводнике.
Фотоэлектрическая ячейка — тонкая пластина кремния из двух слоёв с разными свойствами:
- слой n-типа — с избытком электронов;
- слой p-типа — с недостатком электронов, то есть с «дырками»;
- p-n-переход — граница между ними, где возникает постоянное электрическое поле.
Когда фотон попадает в ячейку, он отдаёт энергию электрону и выбивает его из связи. Поле на переходе не даёт электронам разбегаться хаотично — оно толкает их в одну сторону. Упорядоченное движение электронов и есть электрический ток. Пока падает свет, ток идёт; стемнело — ток мгновенно прекращается. Панели нечего «расходовать», и в ней нет деталей, которые изнашиваются от движения.
В одной панели десятки таких ячеек, соединённых последовательно, и их напряжения складываются. Поэтому на выходе панели не доли вольта, а десятки вольт.
Ячейки p-типа и n-типа: что действительно важно
На рынке есть панели с ячейками p-типа и n-типа. У n-типа обычно выше КПД и медленнее деградация. Но тип ячейки — один критерий из пяти, и на практике остальные четыре весят больше: реальная гарантия производителя, условия монтажа, поведение при частичной тени и соотношение цены и выработки за срок службы.
Инвертор: узел, от которого зависит больше, чем от панелей
Панели дают постоянный ток. Сеть и приборы в доме работают на переменном. Инвертор делает это преобразование — и ещё три вещи, которые заметны только тому, кто смотрит на цифры:
- держит точку максимальной мощности (MPPT). Оптимальное напряжение цепочки панелей меняется вместе со светом и температурой по нескольку раз в минуту, и инвертор непрерывно его ищет. Несколько входов MPPT позволяют ставить панели на скаты с разной ориентацией, не давая слабейшему тянуть вниз всю цепочку;
- синхронизирует фазу с сетью и автоматически отключается при пропадании напряжения, чтобы не подать ток на линию, где работает электрик;
- считает выработку — отсюда берутся цифры в приложении мониторинга.
Сетевой или гибридный: решение, которое потом не переиграть
Это самая дорогая ошибка на этапе проекта.
Сетевой (on-grid) инвертор работает только с сетью. Он дешевле и проще. Аккумулятор к нему физически подключить нельзя — ни сейчас, ни через три года.
Гибридный инвертор умеет и с аккумулятором, и с сетью. Дороже на старте, но оставляет дверь открытой.
Что это значит на практике: если при аварии в сети вы хотите, чтобы свет остался, а система собрана на сетевом инверторе, единственный выход — снять аппарат и купить другой. Модернизации не существует. Поэтому даже при ограниченном бюджете мы проектируем сразу на гибридном инверторе, а аккумуляторы оставляем на потом: за одну и ту же работу платят один раз.
Из чего состоит станция
| Узел | Что делает | Что будет при неверном выборе |
|---|---|---|
| Фотоэлектрические панели | превращают свет в постоянный ток | нехватка мощности или неучтённая тень — недобор выработки каждый год |
| Инвертор | преобразует ток и управляет системой | неверный тип меняется только полной заменой |
| Монтажная конструкция | держит панели на крыше или на земле | коррозия, протечки кровли, срыв при сильном ветре |
| Кабели, разъёмы, щиты | безопасно проводят ток | нагрев, потери, риск возгорания на стороне постоянного тока |
| Защиты (от перенапряжения, отсечка) | останавливают систему при аварии | небезопасное оборудование и проблемы при сдаче объекта |
| Двунаправленный счётчик | отдельно считает отданное и взятое | без него механизм компенсации не работает |
| Мониторинг | показывает выработку и потребление | неисправность может остаться незамеченной месяцами |
| Аккумулятор (по желанию) | хранит излишек на вечер и на аварии | неверная ёмкость — замороженные деньги без эффекта |
Сколько даёт киловатт в Молдове: цифры, а не обещания
Здесь большинство текстов в интернете останавливается на слове «зависит». Зависит не от чего угодно — это считается.
Данные ниже — из PVGIS, открытого инструмента Объединённого исследовательского центра Еврокомиссии, для 1 кВт установленной мощности, кристаллические панели, наклон 35°, ориентация на юг, системные потери 14 % (значение по умолчанию, включающее кабели, инвертор, загрязнение и температуру).
| Город | Выработка за год, кВт·ч на 1 кВт мощности |
|---|---|
| Кагул | 1 206 |
| Кишинёв | 1 168 |
| Бельцы | 1 130 |
То есть станция на 10 кВт в Кишинёве в этих условиях даёт около 11 700 кВт·ч в год. Цифру можно проверить: тот же порядок подтверждает второй, независимый источник — NASA POWER даёт для Кишинёва 1 307 кВт·ч/м² в год на горизонтальную площадку против 1 336 у PVGIS, расхождение 2,2 %.
Почему зимой выработка почти вчетверо меньше
Помесячная выработка в Кишинёве, всё для тех же 1 кВт:
| Месяц | кВт ч | Месяц | кВт ч |
|---|---|---|---|
| Январь | 40 | Июль | 144 |
| Февраль | 54 | Август | 142 |
| Март | 101 | Сентябрь | 118 |
| Апрель | 121 | Октябрь | 91 |
| Май | 132 | Ноябрь | 50 |
| Июнь | 136 | Декабрь | 39 |
Между июлем и декабрём разница в 3,7 раза. Причины — короткий день, низкое солнце и облачность. Поэтому правильно рассчитанная станция проектируется не по июльскому потреблению, а по годовому, а сезон выравнивается механизмом компенсации с сетью.
Кто обещает «полную независимость в декабре» без аккумулятора и без сети, продаёт не физику.
Сколько теряется, если крыша смотрит не на юг
Те же условия, Кишинёв, меняются только ориентация и наклон:
| Ориентация и наклон ската | кВт·ч в год на 1 кВт | Доля от южного |
|---|---|---|
| Юг, 35° | 1 168 | 100 % |
| Юг, 20° | 1 136 | 97 % |
| Юго-восток, 35° | 1 104 | 95 % |
| Юго-запад, 35° | 1 098 | 94 % |
| Юг, 10° | 1 083 | 93 % |
| Плоская крыша, 0° | 1 005 | 86 % |
| Восток, 35° | 937 | 80 % |
| Запад, 35° | 925 | 79 % |
| Север, 35° | 623 | 53 % |
Практический вывод: юго-восточный или юго-западный скат теряет всего 5–6 % — это не повод отказываться. Восток и запад стоят пятой части выработки, но остаются пригодными, особенно если потребление приходится на утро или вечер. Север берут в расчёт, только когда другой поверхности нет.
Что ограничивает мощность в Молдове
Физика везде одинакова, сеть — нет. Здесь два ограничения, о которых обычно узнают слишком поздно.
На одной фазе — не больше 8 кВт
Если ввод в дом однофазный (220 В), оператор ограничивает мощность инвертора 8 кВт. Запросы на расчёт станции 10 или 15 кВт при одной фазе приходят часто и упираются именно в этот предел.
Переход на три фазы (380 В) запрашивается отдельным разрешением и требует замены вводного кабеля и переделки распределительного щита. Это отдельный проект, и авиз на подключение к итоговой мощности запрашивают только после его выполнения.
Технически правильное решение для инвертора на 8 кВт — загрузить его панелями на 10–15 кВт: тогда инвертор дольше работает на своём максимуме.
Перекос фаз в старых домах
Идеальной трёхфазной сети внутри старого дома практически не бывает. На деле в кухню заведена одна линия, на которой висят плита, духовка, вытяжка и розетки рабочей поверхности, а остальные фазы несут только освещение.
Когда на загруженной фазе одновременно включается несколько мощных приборов — или ставится на зарядку электромобиль — напряжение на ней проседает до 180 В, а на свободных фазах компенсаторно поднимается до 230–250 В. Инвертор видит ошибку и уходит в защиту, обесточивая весь дом. Обычные стабилизаторы здесь не помогают: они не устраняют причину.
Поэтому до подачи документов мы проводим предварительный энергетический аудит объекта. Если находим перекос, требуем перераспределить нагрузку по фазам — и только после этого станция работает без отключений.
Куда уходит излишек
Днём правильно рассчитанная станция вырабатывает больше, чем дом потребляет в этот момент. У излишка два пути:
- сеть— через двунаправленный счётчик, в рамках механизма компенсации. Сеть становится «виртуальным резервуаром»: летом отдаём, зимой берём. Это схема on-grid, самая дешёвая и быстрее всех окупающаяся;
- аккумулятор— если система гибридная. Дороже, но даёт энергию вечером и при авариях в сети.
Выбор между ними — не вопрос вкуса, а вопрос профиля потребления и бюджета. И, как сказано выше, делается он один раз, на этапе проекта.
Как это выглядит на наших объектах
Всё описанное видно на реальных станциях, смонтированных и введённых в эксплуатацию:

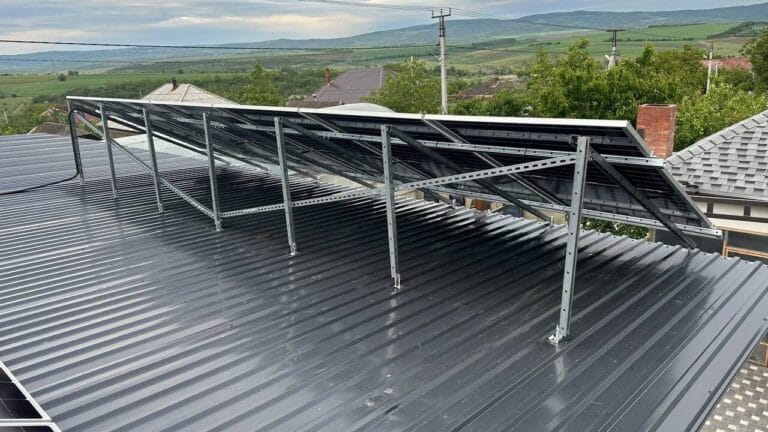

- Станция 3 кВт в Пырлице

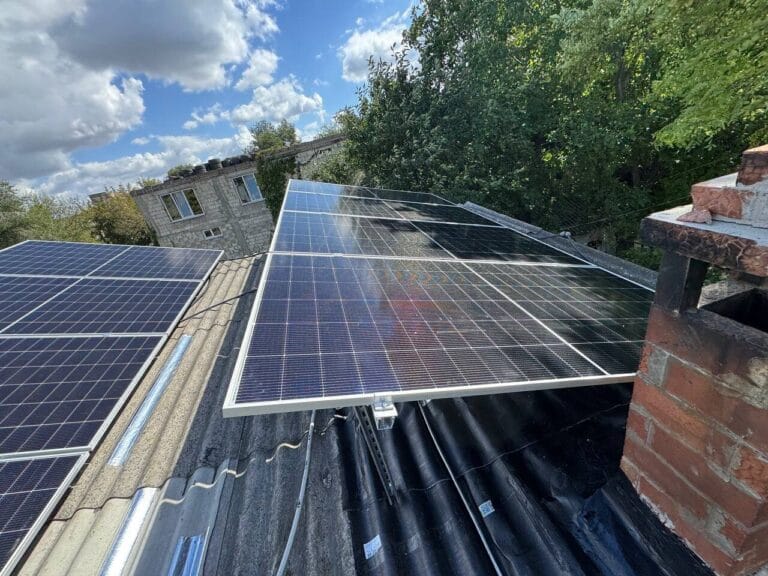

- Станция 6 кВт в Кишинёве, ул. Мунчешть

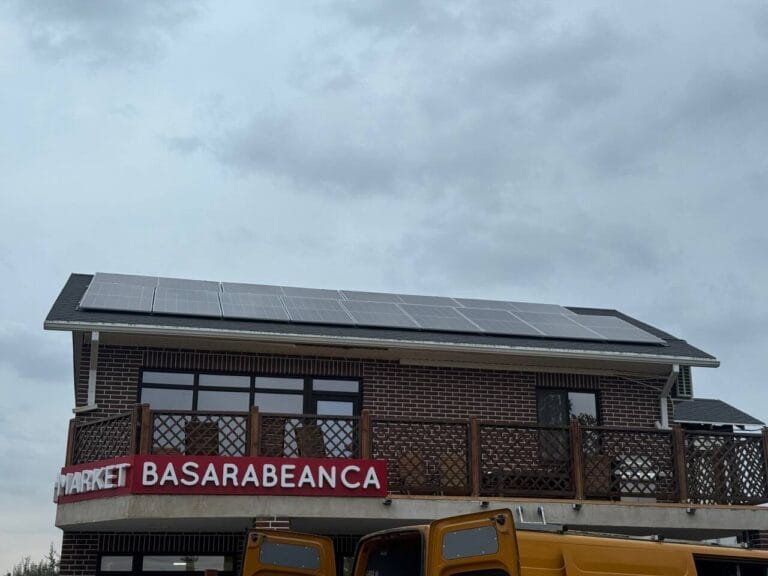

- 8 кВт для магазина в Бессарабке

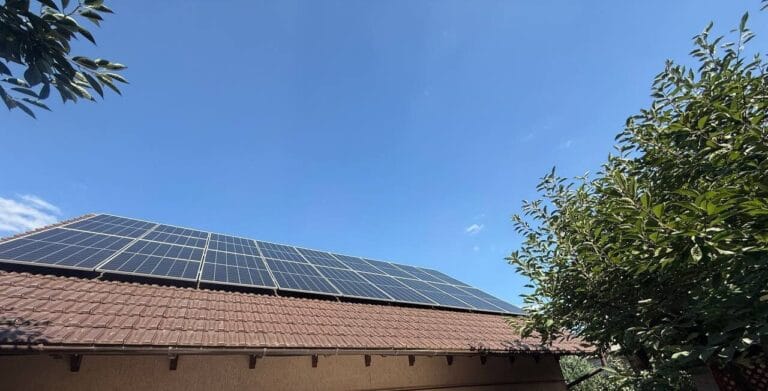

- Станция 15 кВт в Дурлештах

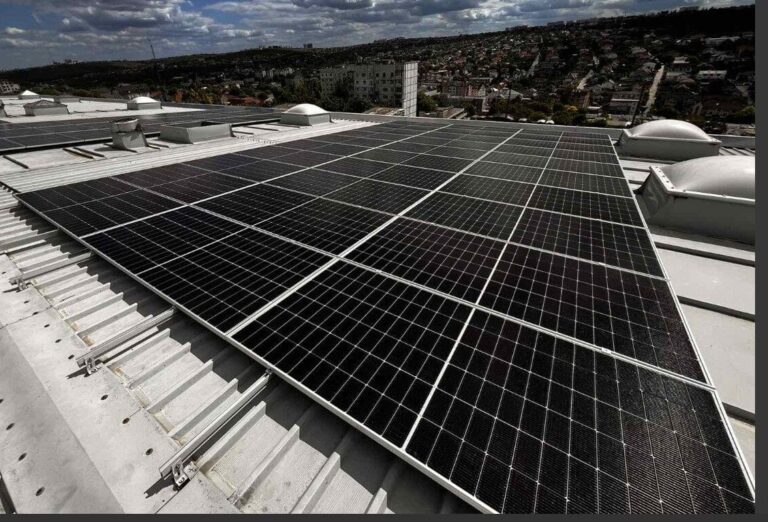

- 30 кВт для EVK International

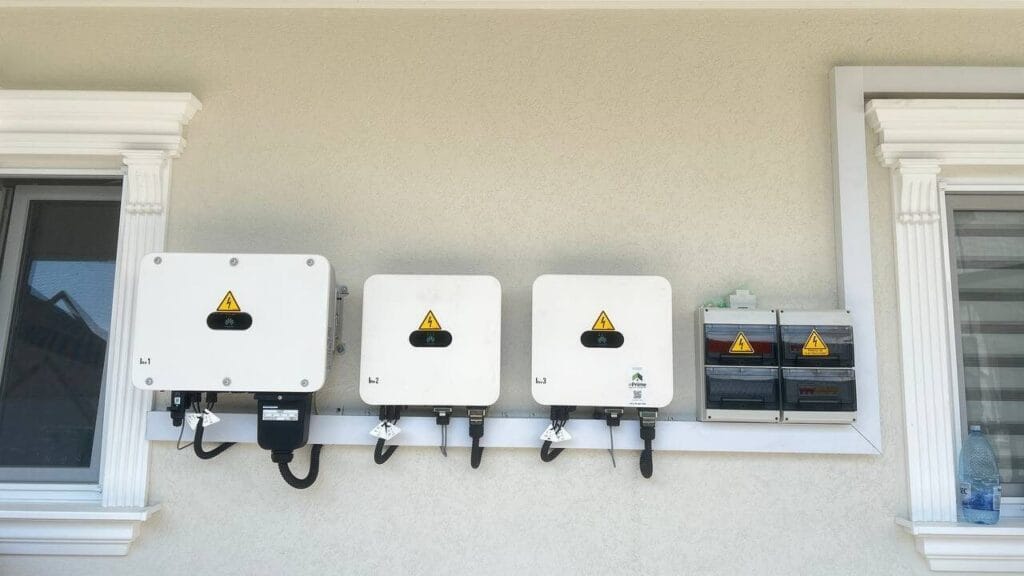

- 50 кВт для Amialex-AN
Вопросы и ответы
Панели работают зимой и в пасмурную погоду?
Да, но дают меньше. В Кишинёве киловатт установленной мощности даёт 144 кВт·ч в июле и 39 кВт·ч в декабре — разница в 3,7 раза. В пасмурную погоду выработка падает, но не прекращается: ячейка работает на рассеянном свете.
Можно поставить станцию на 15 кВт, если у меня одна фаза?
Нет. При однофазном вводе оператор ограничивает инвертор 8 кВт. Для большей мощности нужен переход на три фазы: он запрашивается отдельным разрешением и требует замены вводного кабеля и переделки щита.
Можно добавить аккумуляторы через несколько лет?
Только если инвертор с самого начала гибридный. К сетевому инвертору аккумулятор физически не подключается, и модернизации не существует — аппарат меняют целиком.
У меня крыша на восток. Есть смысл?
Есть. В Кишинёве восточный скат даёт 80 % от того, что дала бы та же мощность на юг. Юго-восток и юго-запад теряют всего 5–6 %.
Нужно ли счищать снег с панелей?
Панели стоят под наклоном, и в большинстве случаев снег сходит сам. Счищать его жёстким инструментом рискованно — можно поцарапать стекло. Выработка декабря и января в любом случае самая маленькая за год и окупаемость не определяет.
Нужно ли обслуживать панели?
Правильно спроектированной станции нужны периодические проверки и сезонная чистка. Движущихся частей у неё нет, значит нет и расходников, как у генератора.
Зачем аудит до проекта?
Чтобы не поставить оборудование на внутреннюю сеть, которая его не выдержит. Перекос фаз в старом доме приводит к уходу инвертора в защиту, и стабилизаторами это не лечится.
Хотите узнать, какая мощность подойдёт вашему дому или бизнесу? Разбираем потребление за последние 12 месяцев, проверяем крышу и тип ввода и предлагаем реальную конфигурацию с помесячным прогнозом выработки. Запросить расчёт.
