Cum să creezi un MicroGrid: combinarea invertoarelor, bateriilor și generatoarelor prin Gen Port

Crearea unei microrețele complete (MicroGrid) este una dintre cele mai complexe și solicitate sarcini inginerești. Aceasta depășește cu mult limitele unui montaj clasic. În practică, inginerii ePrime sunt nevoiți să dezvolte scheme de conectare non-standard. De exemplu, unind simultan trei invertoare diferite și un bloc de opt acumulatori vechi, totul cu ajutorul unui controler inteligent Smart Logger.

Rolul invertorului hibrid și portul Gen Port

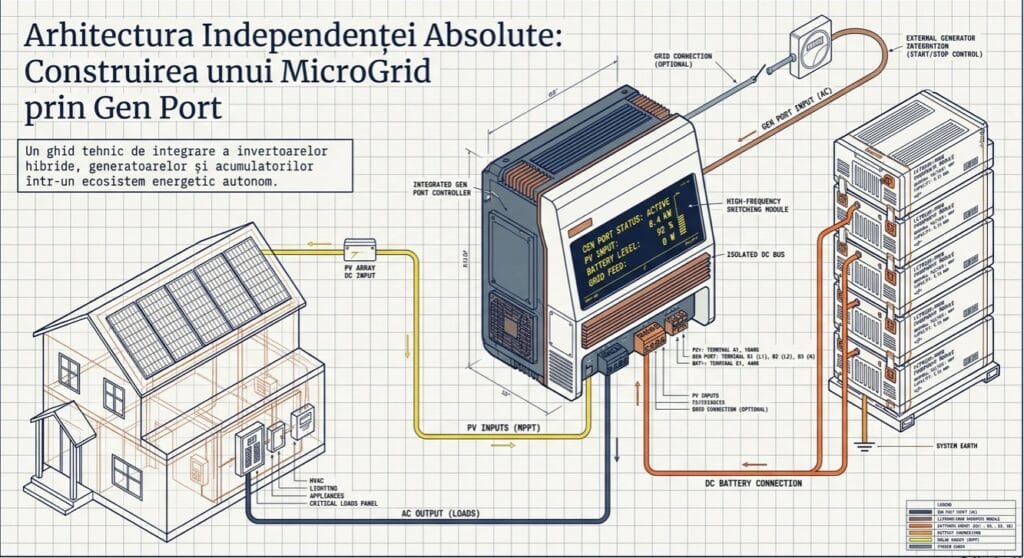

Fundamentul pentru crearea unui MicroGrid este un invertor hibrid premium (precum Solis sau Deye). Acesta este dotat cu o interfață specială — portul pentru generator (Gen Port). Prin acest port poate fi conectat la sistem nu doar un generator pe combustibil de rezervă. Aici se poate conecta și vechiul dumneavoastră invertor de rețea (On-Grid). Acest lucru permite protejarea investițiilor inițiale la modernizarea stației.

Totuși, procesul de integrare necesită o calificare extrem de înaltă din partea electricienilor. Adesea apar dispute tehnice aprinse privind conectarea corectă a firului de nul. Acesta vine de la generator sau de la invertorul de rețea către instalația hibridă. Este important de înțeles că în interfața Gen Port poate lipsi o bornă separată pentru nul. De aceea, le este interzis meșterilor pur și simplu să „răsucească nulurile împreună”. Pentru o conexiune corectă și sigură este necesară instalarea unor bare de distribuție suplimentare în tabloul electric.

Configurarea comunicării RS485

Un alt aspect critic în crearea unui MicroGrid este configurarea comunicării între echipamente. Pentru schimbul corect de date între invertor și aparatele de măsură se folosește protocolul RS485. Aici, specialiștii se confruntă frecvent cu confuzii în dispunerea pinilor (pinout) cablurilor de date. În funcție de echipament, schema corectă de conectare poate necesita utilizarea pinilor unu și doi (sau inversarea lor în oglindă, 2-1). Pentru protecția împotriva interferențelor, al treilea fir trebuie conectat la conturul de împământare de pe carcasa invertorului.

Separarea sarcinilor și legalizarea sistemului

După comutarea fizică a cablurilor, programarea sistemului necesită o separare strictă a consumatorilor de energie din interiorul casei. Pentru ca acumulatorii să nu se descarce inutil în timpul unei avarii, inginerii separă strict sarcina. Există categoria „Grid Load” (consumatori standard, care sunt deconectați la căderea rețelei). Și există „Backup Load” (aparate de importanță critică, alimentate din baterii). Clienților li se explică obligatoriu logica de funcționare a acestor circuite. Astfel se evită suprasolicitarea liniei de rezervă.

Orice astfel de intervenție în arhitectura de alimentare cu energie electrică necesită legalizare. Înainte de a forma un  Sistem fotovoltaic hibrid  atât de complex, se recomandă actualizarea documentației de proiect. De asemenea, este necesară obținerea unui  Aviz de racordare  actualizat. Aceasta va înregistra legal puterile mărite și configurația modificată în fața furnizorului de energie.
