Cum să adăugați acumulatori la un sistem On-Grid prin AC Coupling?

Mulți clienți care au instalat invertoare de rețea (On-grid) de la branduri precum Huawei (de exemplu, seria SUN2000) sau Fronius de mare putere (până la 50 kW), se confruntă cu necesitatea de a stoca energia, însă la aceste invertoare nu pot fi conectate direct baterii. Pentru a nu demonta echipamentul vechi și funcțional, inginerii ePrime aplică tehnologia AC Coupling.

Cum funcționează tehnologia AC Coupling?

Pentru aceasta, în sistem este integrat un invertor hibrid suplimentar (cel mai des, Solis), care se conectează la rețeaua existentă printr-un port special de generator (Gen Set). În această schemă, invertorul hibrid Solis îndeplinește funcția de „sarcină inteligentă” (Smart load), trecând prin el curentul alternativ și direcționând surplusul de energie solară generată direct în baterii.

Regula de bază pentru integrarea invertorului hibrid

Principala regulă inginerească a unei astfel de integrări constă în faptul că puterea invertorului hibrid adăugat trebuie să fie egală sau mai mică decât utereap invertorului principal de rețea. De exemplu, la un invertor de rețea Fronius de 50 kW, este optim să adăugați un invertor hibrid cu o putere de 20-30 kW.

Controlul inteligent al fluxurilor de energie

Pentru un control precis al fluxurilor de energie, se instalează transformatoare de curent (CT) suplimentare pe circuitul de generare de după invertorul principal și pe contorul principal. Acestea monitorizează ca bateriile să se încarce exclusiv din surplusul de energie solară, și nu consumând energie plătită din rețeaua publică. Totodată, în aplicația mobilă de monitorizare Solis veți vedea vechiul dumneavoastră invertor Huawei ca un dispozitiv „terț” (third-party), ceea ce asigură o statistică unificată și comodă a funcționării întregului sistem pe un singur ecran.

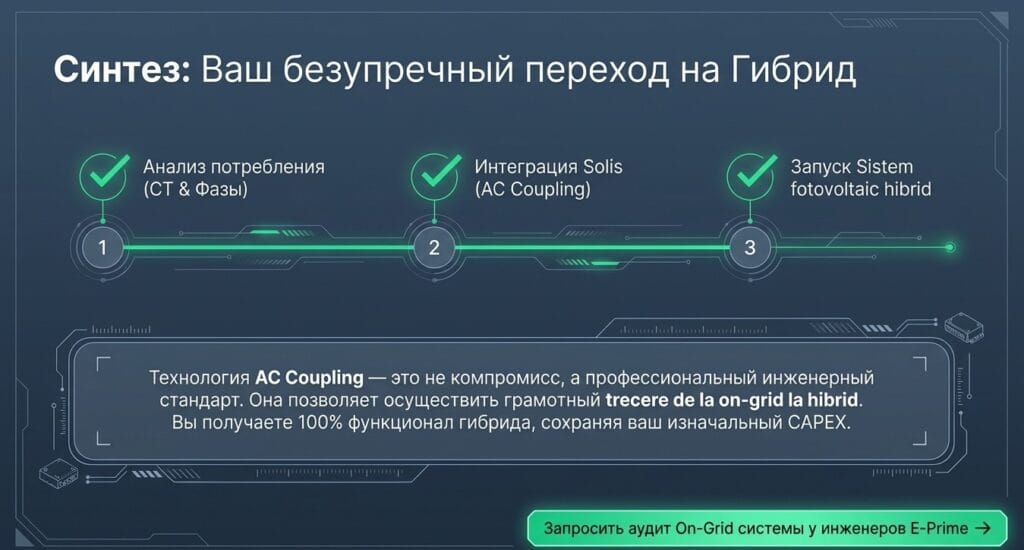

Atrageți atenția că pentru sistemele de mare putere, de înaltă tensiune (High Voltage) de la Solis, va fi necesar un bloc de baterii cu o capacitate de cel puțin 15-20 kWh. Dacă planificați să creați un Sistem fotovoltaic hibrid complet, această schemă permite o trecere de la on-grid la hibrid] corectă, cu pierderi minime ale investițiilor inițiale în instalația de rețea de bază.
